Essai DRM à Sottens
|

Introduction
Le 4 décembre 2004 a eu lieu a Sottens un essai de transmission DRM
(Digital Radio Mondiale). Cet essai a eu lieu dans le cadre de
l'opération spéciale des radioamateurs vaudois (HB9MM) qui a consisté à
exploiter pendant un mois l'antenne onde courtes de Sottens avec
l'indicatif spécial HE3RSI. En effet Radio Suisse International
(RSI) a cessé définitivement d'émettre suite
à la suppression de la subvention fédérale pour la
création de programmes radios à destination de
l'étranger et donc cette antenne qui n'est plus exploitée
va être démolie. Grâce à l'initiative de
Didier Divorne et l'accord et l'aide de Swisscom
Broadcast cette opération d'un mois exceptionnelle pour les
radioamateurs a pû avoir lieu.

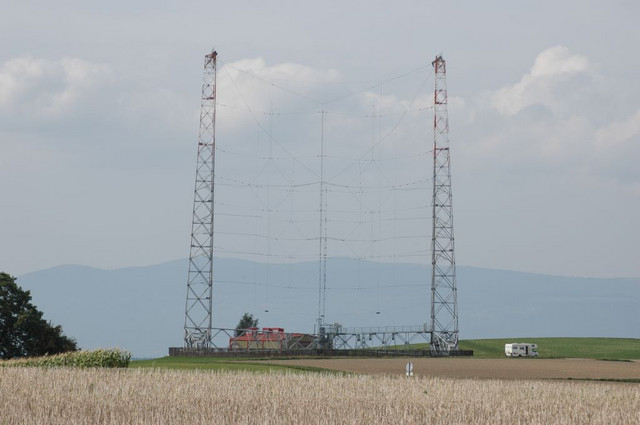

L'antenne (cf image ci-dessus) qui fonctionne entre 7MHz et 30MHz a un
gain d'environ 20dB (exceptionnel pour des radioamateurs) pour une
hauteur de 62 mètres et un poids de 135 tonnes ! Elle est
montée sur rails, est motorisée et peut donc s'orienter
dans toutes les directions.
La station a été exploitée par les radioamateurs
pour des contact en phonie (SSB), morse et quelques essais dans d'autre
modes digitaux. Nous avons eu l'idée de faire un essai DRM
seulement dans les derniers jours et sans grande expérience de
ce mode. L'essai était donc très expérimental et
de surcroît a eu lieu pendant la journée porte ouvertes ce
qui a limité encore le temps de préparation.
Emission
Pour l'émission en DRM, nous avons utilisé un version
légèrement modifiée
du standard DRM pour pouvoir opérer avec un signal d'une largeur
de
bande de 2,5 kHz. La largeur de bande minimum dans le standard DRM est
de 4,5kHz mais nous avions pas à ce moment de possibilité
d'émettre à
cette largeur de bande. Un signal de 2,5 kHz nous permet par contre
d'utiliser dans un émetteur radioamateur HF traditionnel
prévu pour la
voix soit qui fonctionne de 300Hz à 3kHz en utilisant la
modulation SSB.
Pour produire un signal DRM, il existe un logiciel libre ouvert (Dream)
qui permet de produire un signal qui sort par la carte son. Une version
modifiée existe de ce logiciel pour produire un signal avec une
largeur de bande de
2,5kHz.
Voici les données concernant l'émission:
- Date: Samedi 4 Décembre 2004
- Heure: 12:00 - 12:30 UTC (13:00 - 13:30 heure locale)
- Indicatif: HE3RSI
- Fréquence (QRG): 14.240 MHz
- Position (Locator): JN36IP, Sottens
- Emetteur: Yaesu FT847, mode SSB
- Puissance moyenne d'émission mesurée sur le S
mètre: 10 Watts
- Orientation de l'antenne: ne sachant pas qui allait nous
recevoir, nous avons d'abord orienté l'antenne en direction du
sud (Italie), puis progressivement vers le Nord (Allemagne) en passant
vers l'Est et pour finir sur l'Ouest (UK, USA).
Paramètres DRM:
- Largeur de bande. 2,5kHz
- Mode OFDM: B , prévu pour un canal sélectif en
temps en en fréquence et un certain étalement en temps.
C'est à dire lors de conditions de propagation normale par la
ionosphère.
- Constellation du canal logique principal (MSC): 16-QAM
- Mode de protection du canal logique principal (MSC): 0 (taux de
codage: 0.5)
- Entrelacement en temps (time interleaving): 2 secondes.
- Type de transmission: transfert d'objets multimédias
(MOT), envoi d'une image de l'antenne en format JPEG d'une taille de
11KBytes.
Le débit utile avec ces paramètres est d'environ 2.6
kbps. Voici l'image transmise:

Réception
Le jour précédent, nous avons annoncé sur quelques
forums cet essai d'émission. Les personnes expérimentant
ce mode sont encore rares.
Un récepteur a été installé sur le site
d'émission pour vérifier la réception. Il
s'agissait d'un récepteur AOR modifié pour amener la
fréquence intermédiaire à 12kHz. Le signal est
ensuite inséré à l'entrée de la carte son
d'un PC. Le logiciel Dream modifié en mode réception se
charge de la démodulation et du décodage.
Le rapport signal/bruit atteint était d'environ 20-22dB et le
temps pour la réception de l'image d'au moins 2 minutes. A noter
que le niveau de bruit sur le site est très important en raison
de l'émetteur ondes moyennes qui opère à quelques
centaines de mètres à une puissance de 600kW.
Malheureusement, nous avons réalisé trop tard que l'image
émise était trop grosse et nous n'avons pas pû la
réduire à temps.
Il était aussi important que les personnes utilisent la
même version de logiciel pour la réception. En effet, les
version antérieure à ham dream 3.6 ne sont pas compatible
avec celle-ci.
A ce stade, nous avons reçu quelques feedback de
réceptions depuis l'Angleterre et les Etats-Unis.
- Dave, G6CRV, en Angleterre dans la ville de Lancaster (locator:
IO84NB) est parvenu à décoder complètement l'image
en utilisant un récepteur-émetteur Yaesu FT847 et une
antenne dipôle G5RV à 6 mètres du sol
orientée nord et sud et pas vraiment prévue pour cette
fréquence.

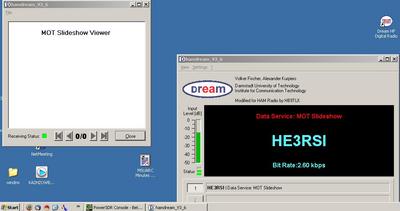

- Dale B. aux Etats-Unis dans le Kentucky est parvenu à
recevoir le signal mais pas à décoder l'image. Une
capture de son écran montre pourtant que la réception
multimédia est en vert (MOT slideshow viewer) donc fonctionne.
Peut être le problème est dû à une version de
logiciel différente ?

- Lloyd, W3NF, aux Etats Unis dans le Maryland (locator: FM19MH)
est parvenu à décoder le signal mais pas à
décoder l'image. L'indicateur de réception
multimédia passait sporadiquement au vert.
Personne ne nous a donné à ce stade d'autres indications
comme le rapport signal/bruit.
Conclusion
Vu le caractère très expérimental de ce test et le
peu de temps disponible pour l'annonce et les réglages, je suis
heureux de constater que quelques personnes ont réussi à
nous recevoir et q'une est même arrivé à tout
décoder.
Avec la faible puissance utilisée (10W moyen) mais l'antenne
particulièrement performante (20dB), la puissance
rayonnée devait s'approcher du kilowatt.
DRM est très sensible au bruit de phase et la saturation qui
peuvent avoir lieu dans l'émetteur. Nous n'avons aucune
information sur celle-ci. La carte son du PC n'a pas pû
être non plus testée en détail et
génère peut être également du bruit et des
erreurs de phase et d'amplitude.
Mais en conclusion cela démontre DRM comme un mode prometteur
pour les radioamateurs dans sa version modifiée.
Pour la radiodiffusion le succès va plus dépendre plus de
facteurs économique comme l'apparition de chipset dediés
pour la fabrication de récepteurs bon marché. De plus en
plus de diffuseurs se positionnent et émettent
déjà sur toute l'Europe (BBC, DW, RNW, RTL,...).
Un danger plane cependant sur le DRM avec les pertubations qui
augmentent en ondes courtes, particulièrement avec le PLC
(Internet par le réseau électrique) qui est un
véritable cancer des ondes courtes (pour reprendre une
expression déjà entendue). N'utilisez donc pas ce
système qui de toute manière a des performances
limitées face à l'Internet par l'ADSL, le câble, la
fibre optique ou bientôt le Wimax.
A noter que DRM peut aussi bien fonctionner à des
fréquences plus élevées même si initialement
il a été prévu pour les fréquences
inférieures à 30MHz. Dans ce cas là, certains
modes de protection ne sont plus nécessaire. Le consortium DRM
prévoit d'ailleurs de demander une ouverture del a diffusion
pour des fréquences allant jusqu'à 120MHz.
Je remercie encore les radioamateurs vaudois pour avoir permis ce test
en particulier Christophe (HB9TJM) qui a participé activement et
a amené le transceiver et l'adaptateur pour PC, Yves (HB9DTX)
qui a coordoné les tests, M. Jeanmonod qui a fourni un
adaptateur HF, M. Kummer, Didier Divorne (HB9DUC) et Emmanuel (HB9IJI).
Mathias
Coinchon - Dernière mise à jour: 5.12.2004 - Retour à la page d'acceuil
